Навигация офисного центра КЗС Лахта Центра

Разработка рабочей документации, производство и монтаж навигационных решений для офисного центра КЗС Лахта Центра

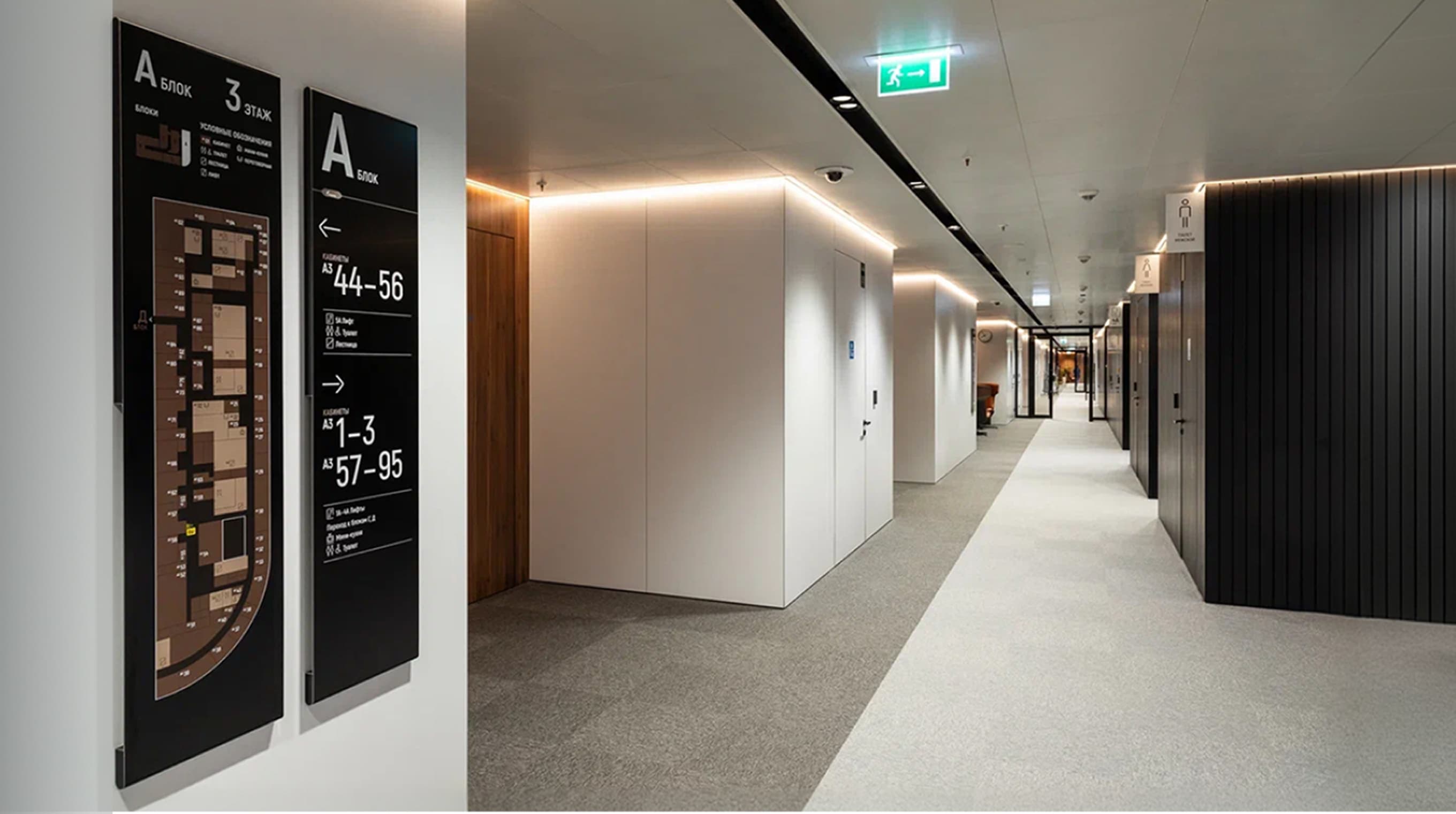

Навигация офисного центра КЗС Лахта Центра стала частью масштабной системы навигации

В 2024 году наша компания приступила к реализации одного из крупнейших и сложнейших проектов навигации в стране — системы навигации для ПАО «Газпром» в Лахта Центре

Санкт-Петербург

2024 — 2025

7000

навигационных элементов

91000

 м²

общая площадь объекта

О проекте

Дизайн-концепция и проектная документация по навигации были разработаны нашими партнёрами — проектно-аналитическим агентством ЗОЛОТОГРУПП.

Нашей задачей было на основе разработанной концепции и проектной документации выполнить разработку рабочей документации, произвести и смонтировать навигационные конструкции.

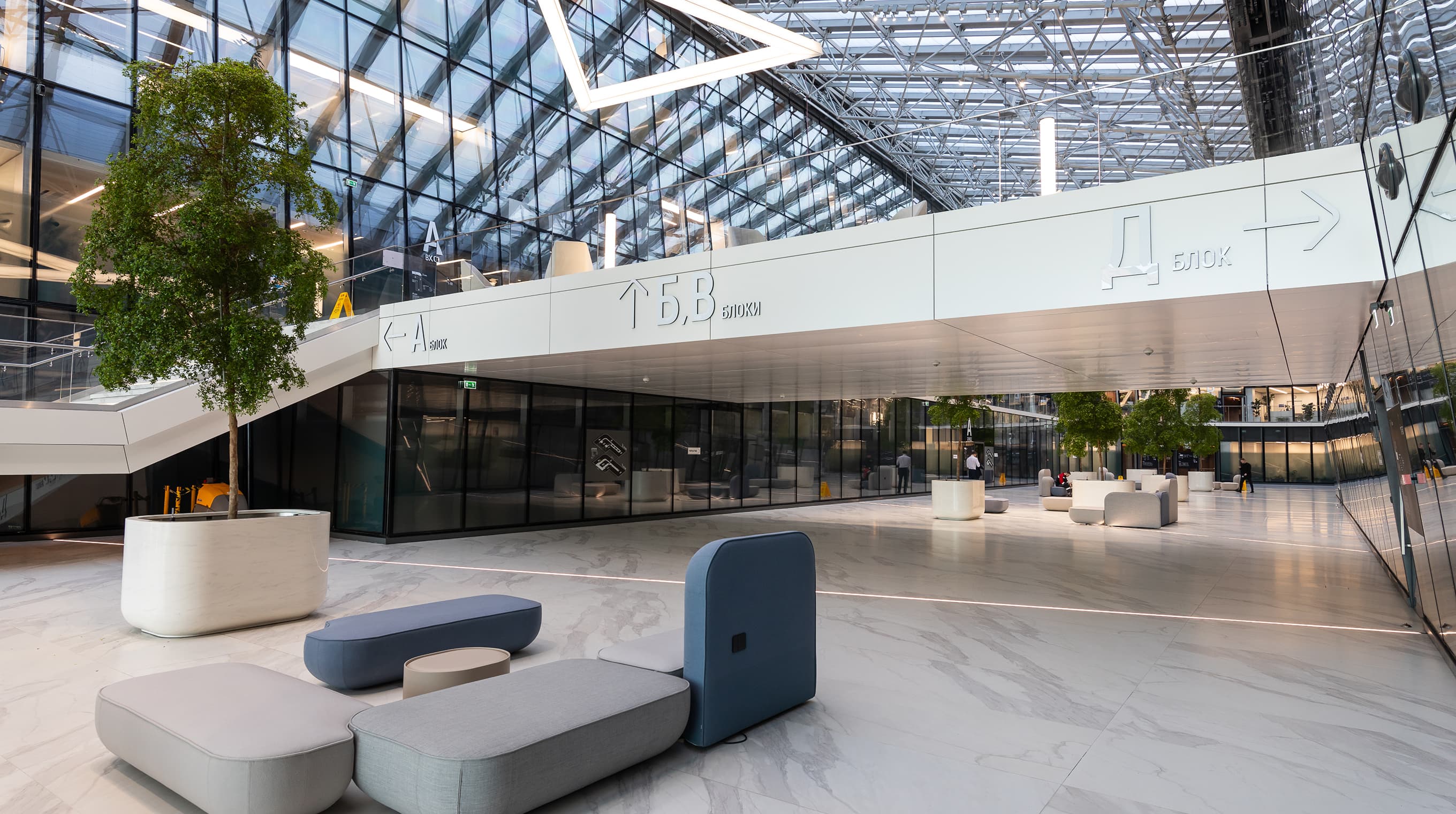

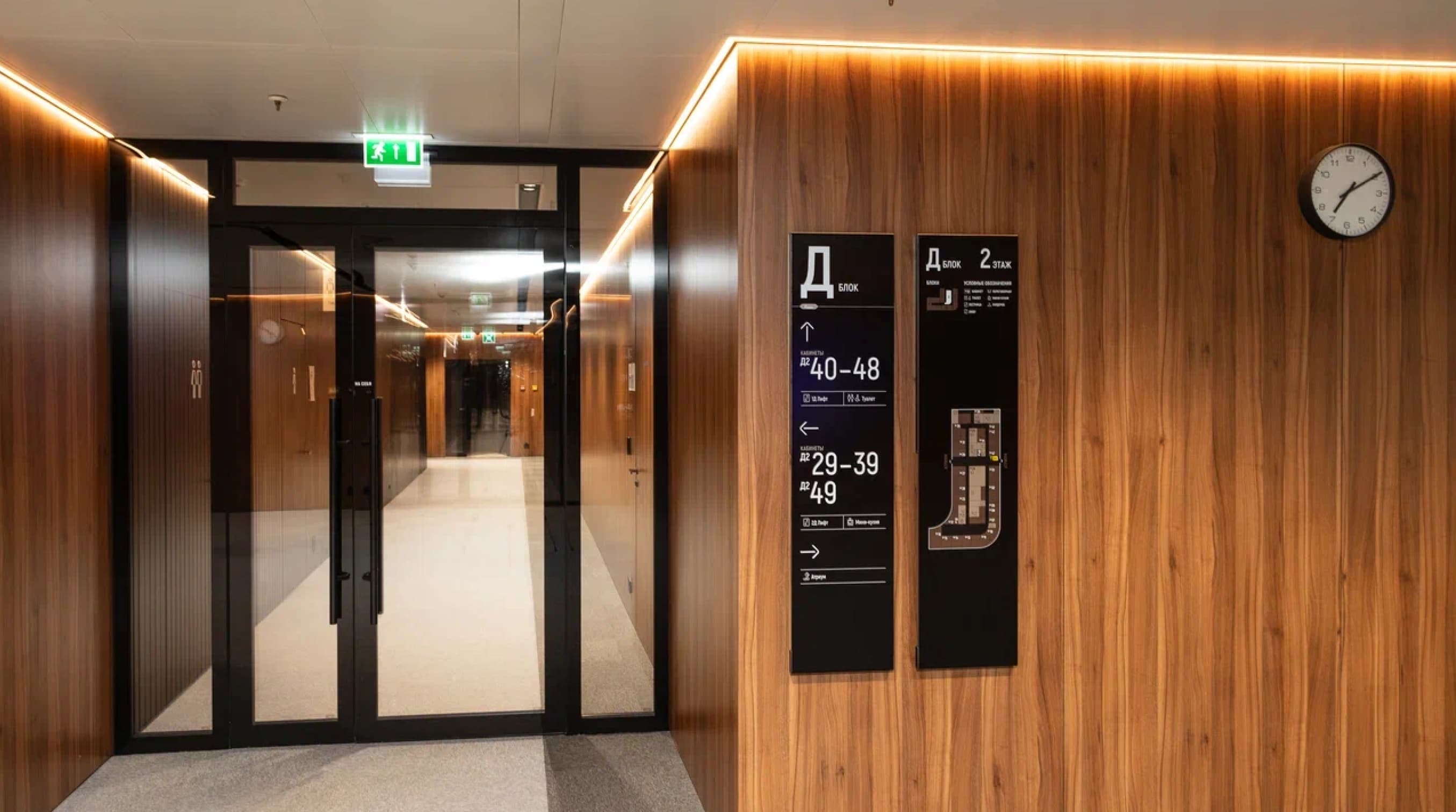

Просторный интерьер общественного или офисного атриума с навигационными элементами

Рабочая документация

Разработка рабочей документации включала в себя:

  • уточнение расстановки навигационных элементов
  • нанесение навигационных элементов на развертки стен
  • информационное наполнение

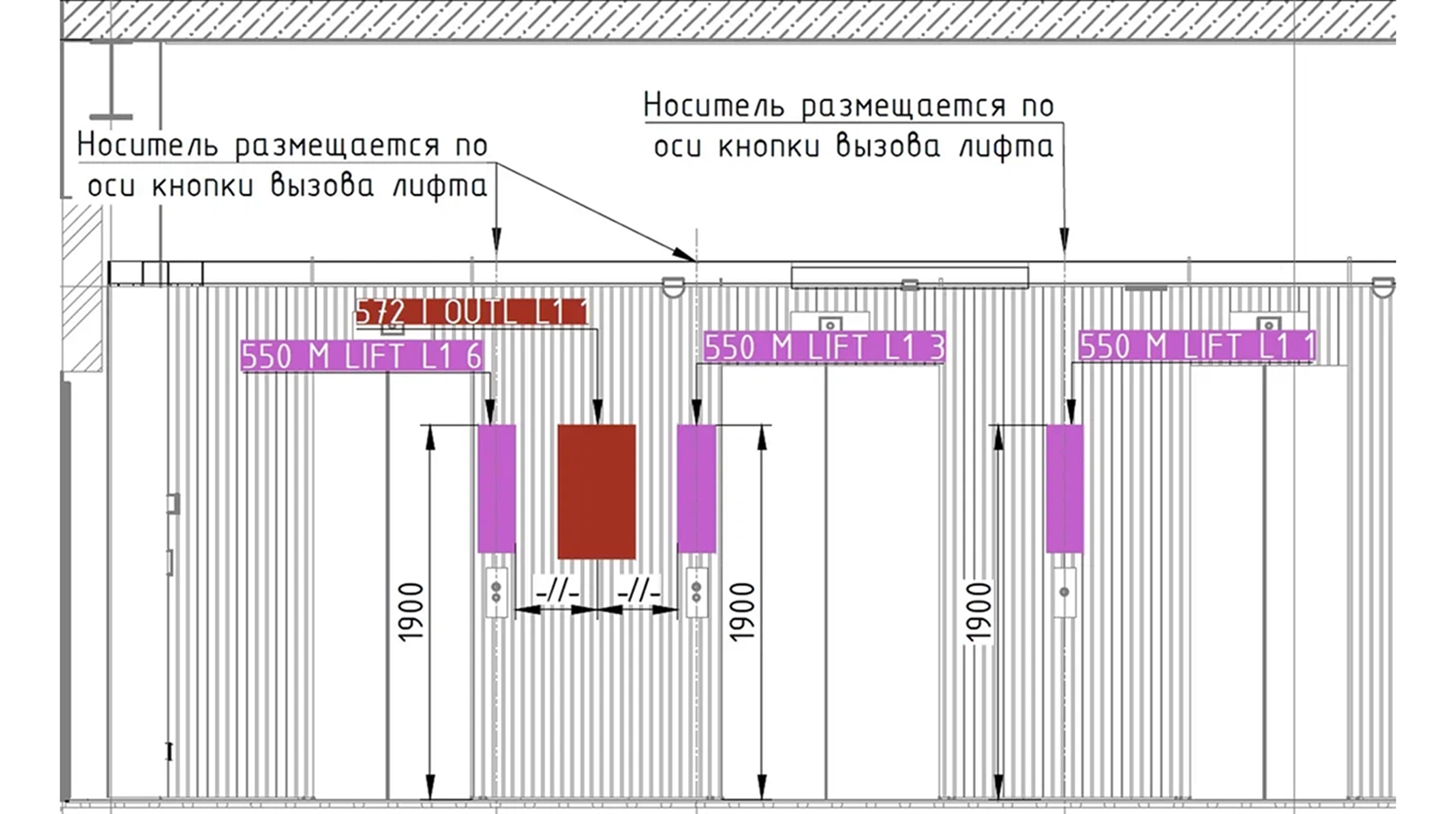

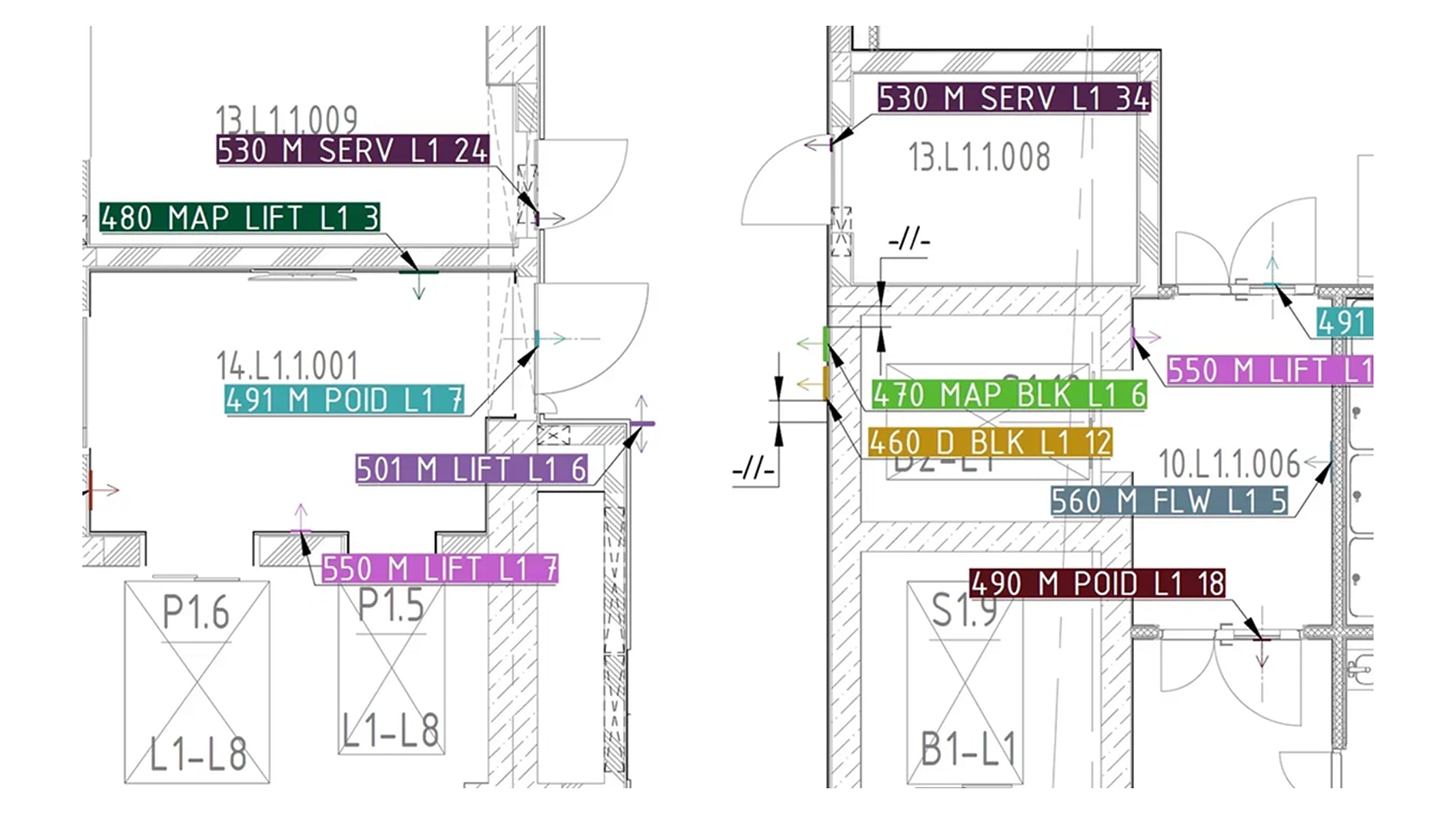

  • выполнение расстановки в формате точных привязок на планировках в формате DWG

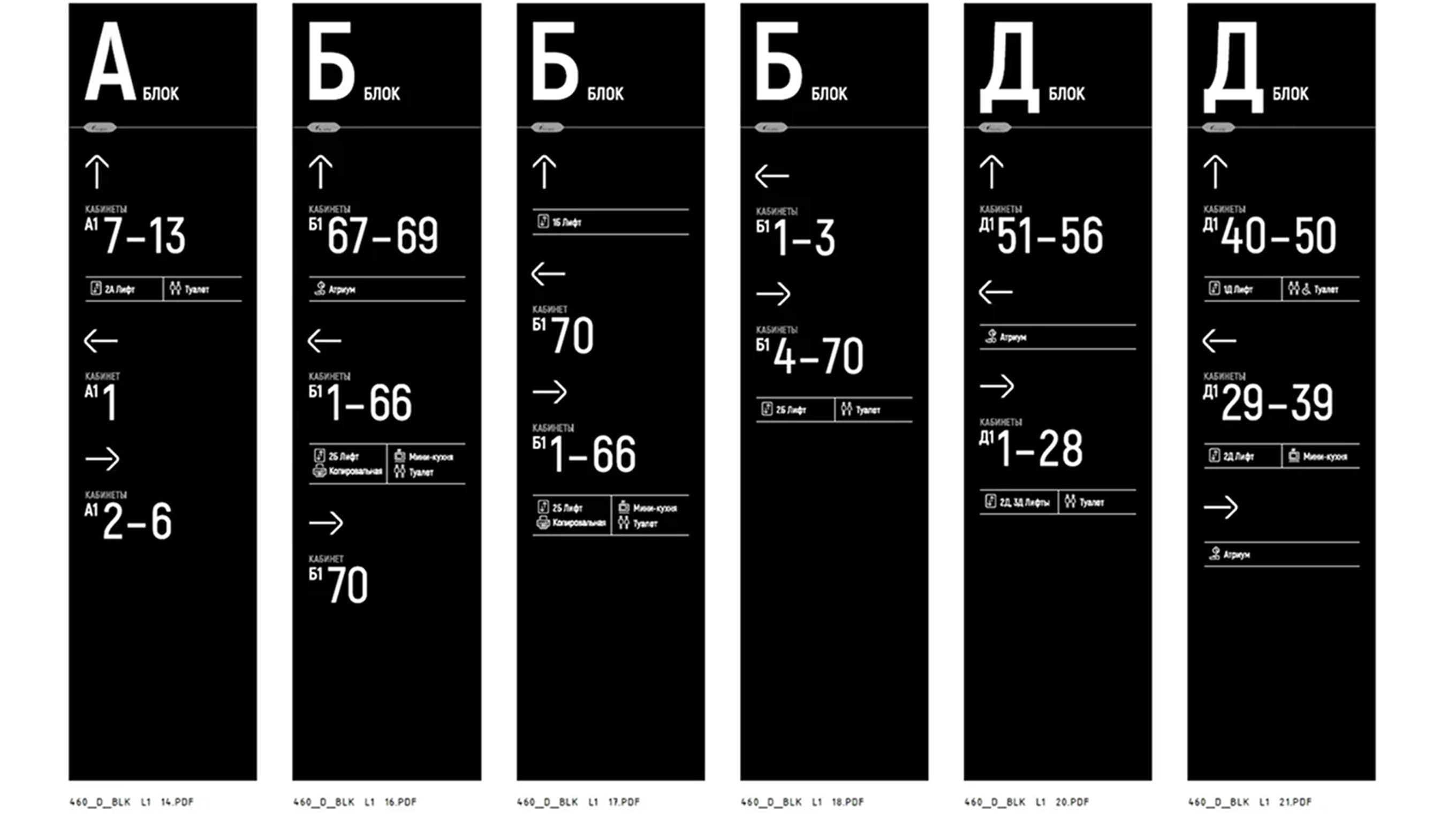

  • верстку макетов
  • сборку альбомов
  • согласование всех материалов с ПАО «Газпром»

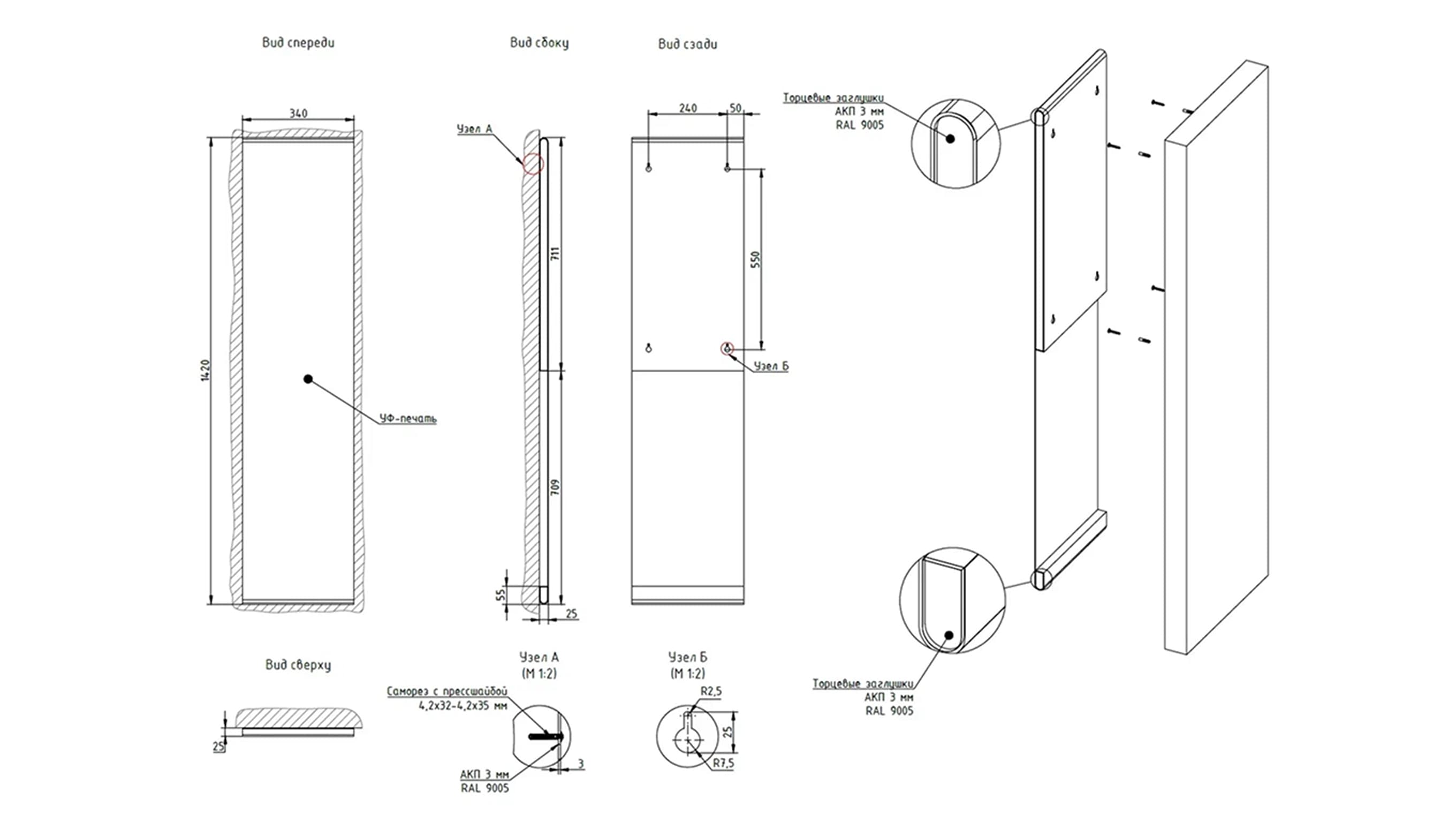

  • разработку чертежей конструкций.

Объём работы

7 000+

навигационных конструкций

4,5

месяца производства

3

месяца монтажа

На основании согласованной документации мы на нашем производстве за 4,5 месяца успешно произвели  > 7 000 навигационных конструкций, которые были смонтированы за рекордные 3 месяца.

Конструкции, которые нам предстояло производить и монтировать, можно разделить на несколько категорий:

  • изделия из алюминиевых композитных панелей (АКП) различной формы
  • конструкции из алюминиевого профиля со сменным лицом
  • отдельностоящие буквы из ПВХ и Акрила
  • изделия из алюминия и латуни
  • выкрасы
  • плёнки

Помимо объёма, несомненным вызовом оказались непростые формы конструкций из АКП, при изготовлении которых применялись технологии вальцовки, гибки и проектирования дополнительных усилений и рёбер жесткости, которые позволили, не нарушая эстетики дизайна, сделать крепкие конструкции, которые прослужат долгие годы.

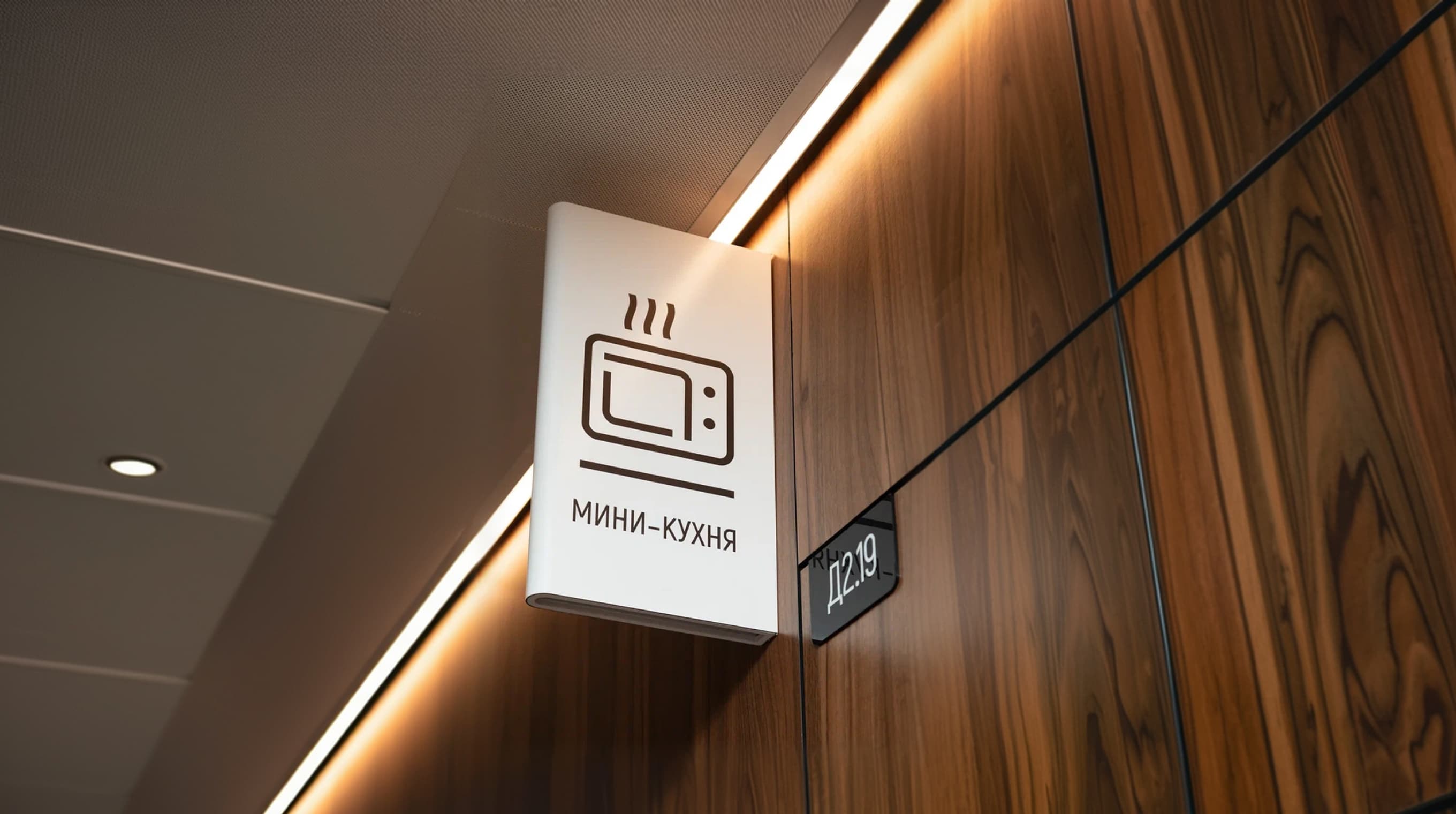

Навигационные пиктограммы

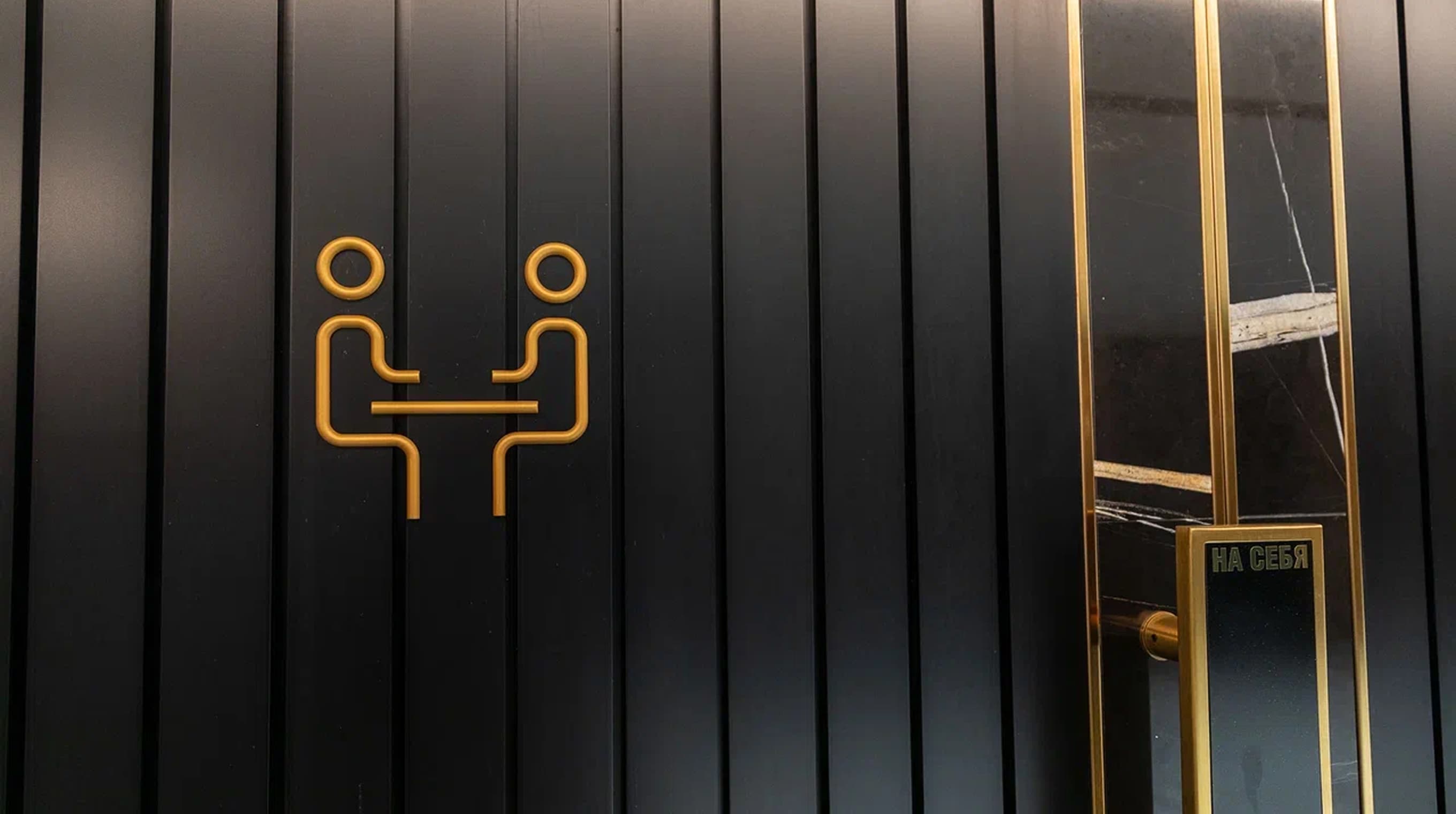

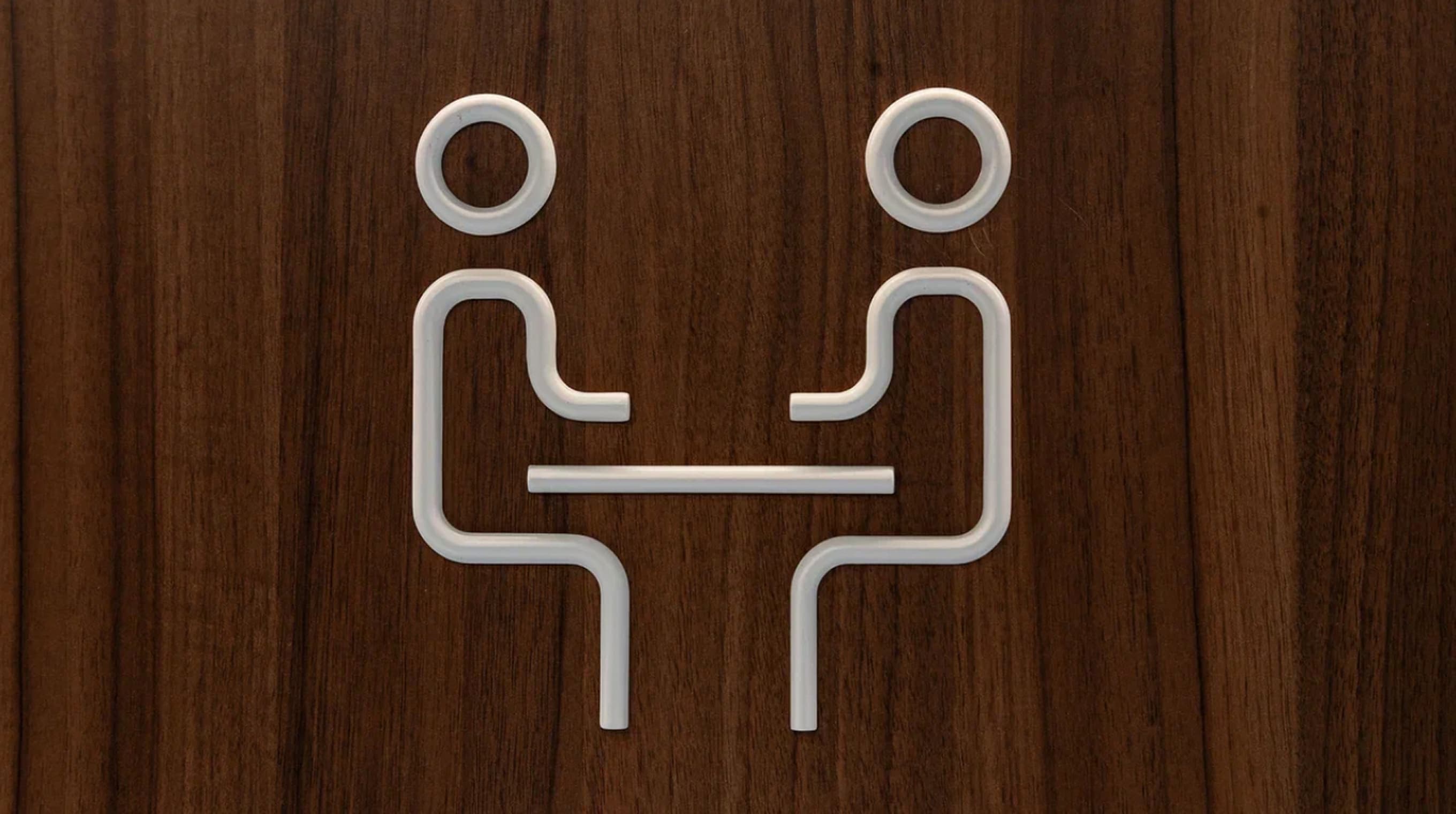

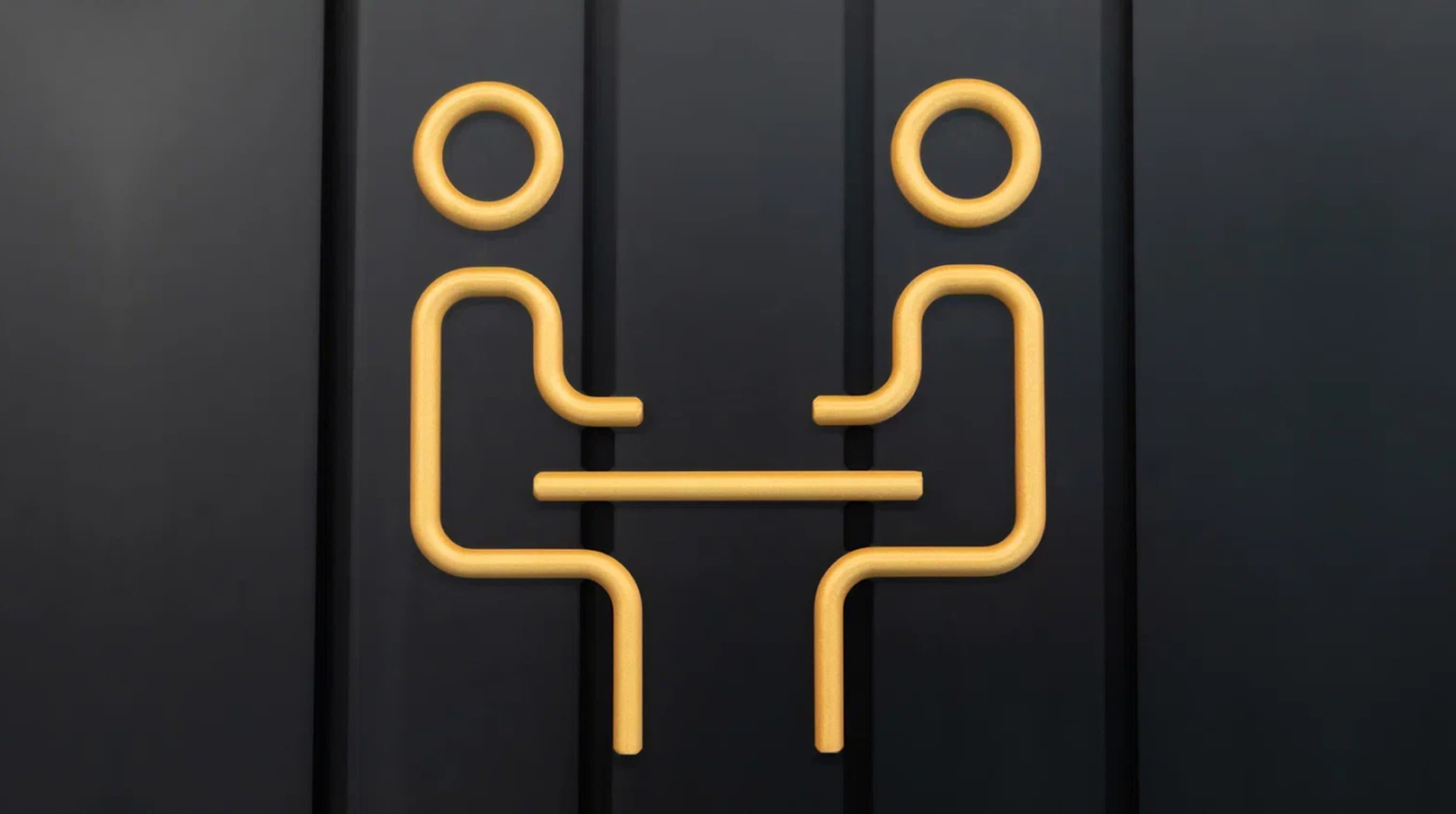

Непростой задачей оказалось изготовление большого количества “человечков”, фигурок, которые маркируют сервисы.

Изготавливались они из МДФ с покраской автомобильной эмалью определённых оттенков с точным подбором цвета под декор дверей и кабинетных табличек руководства.

Данные изделия, хоть и кажутся простыми, но требуют огромного количества обработки, чтобы достичь идентичности, а следом за изготовлением, шёл монтаж фигурок, состоящих из разрозненных деталей на двери, выполненные из реек.

Таблички

Кабинетные таблички были выполнены из алюминия, ноу-хау, которое удалось внедрить в этом проекте — это порошковая покраска с эффектом муара, которая придаёт поверхности премиальный вид в отличие от обычных порошковых красок.

Таблички для руководства были выполнены в чёрном цвете со вставками из латуни, а для всех офисных кабинетов — в белом цвете.

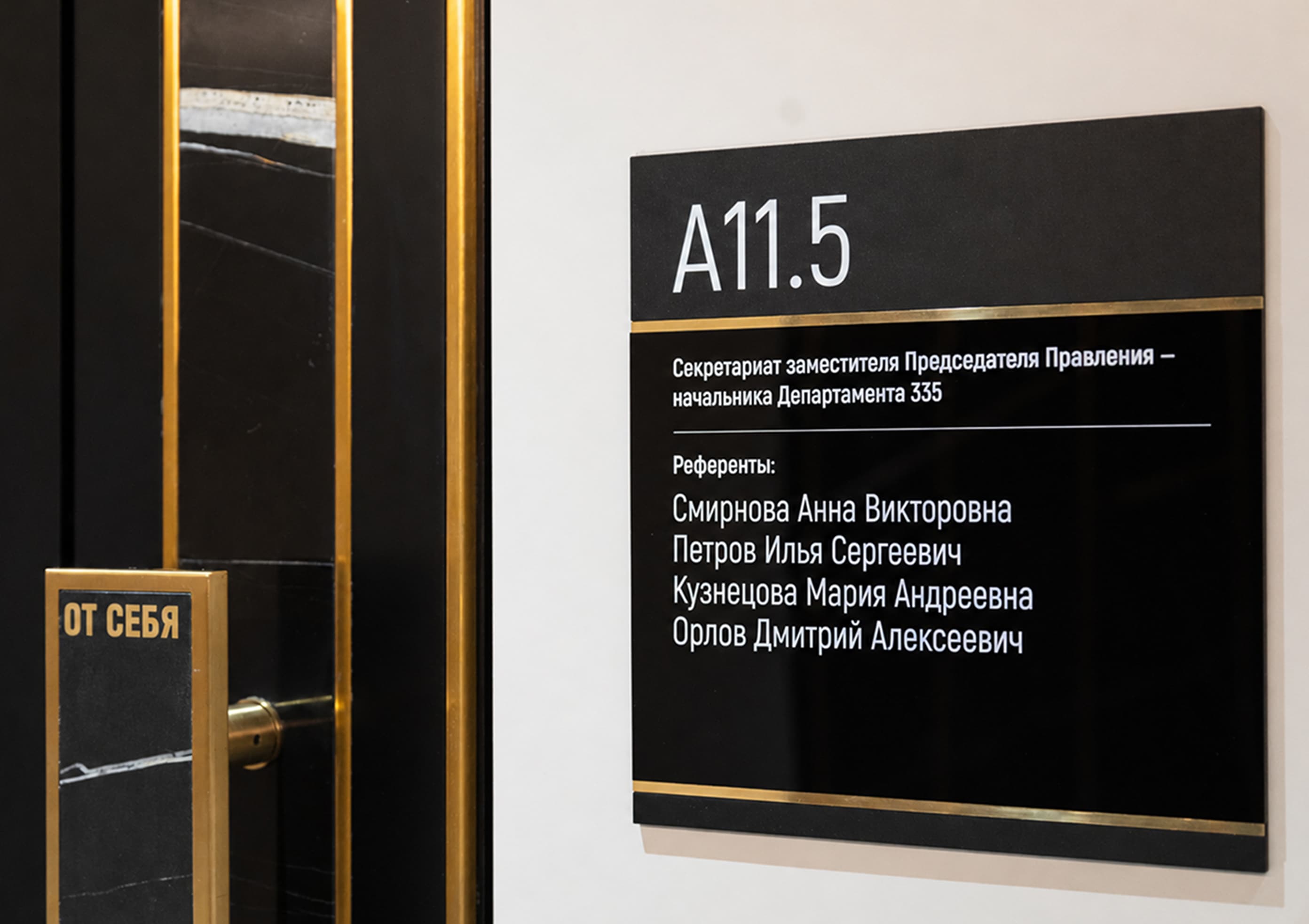

Настенная навигационная табличка с номером кабинета и списком сотрудников

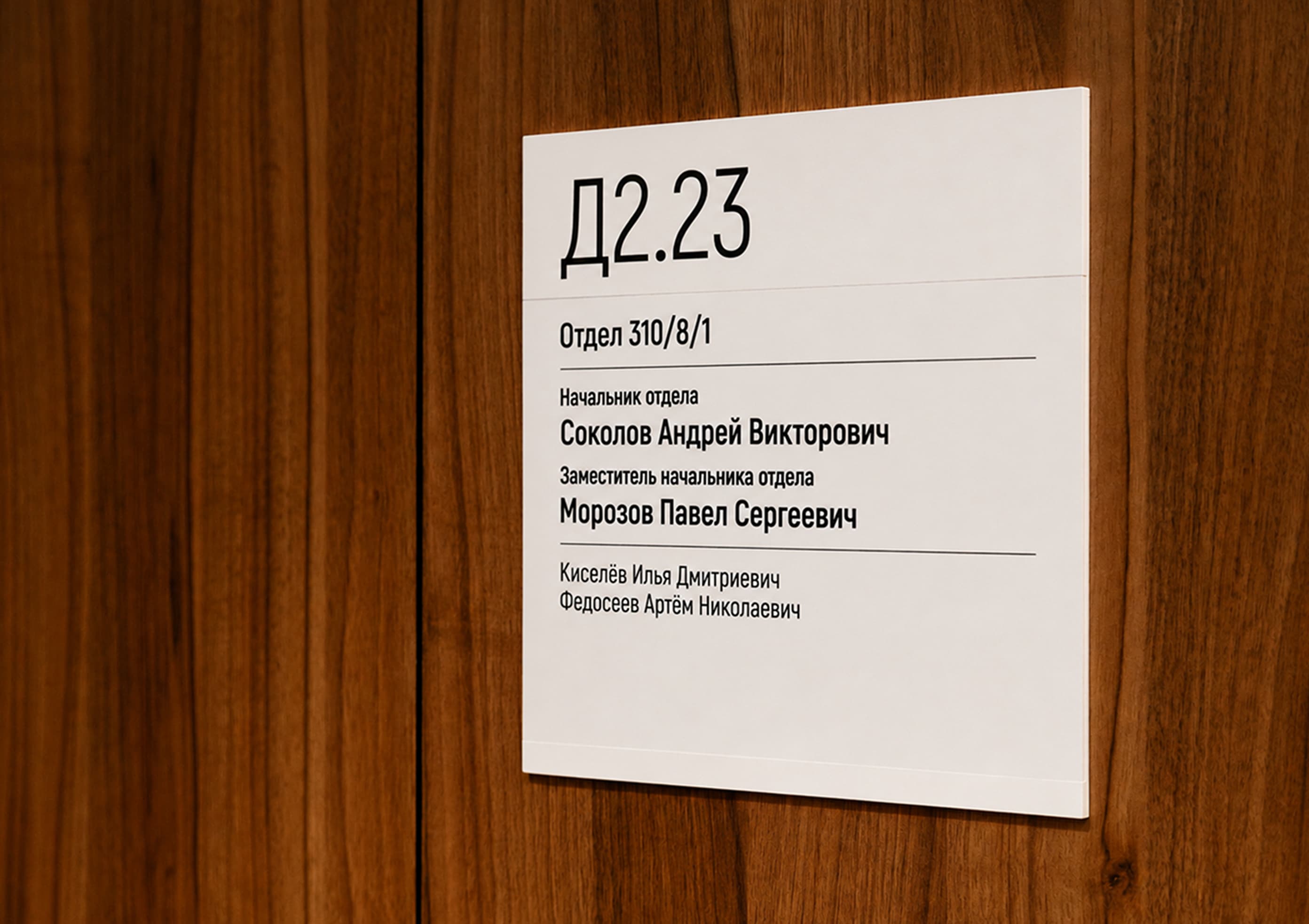

Табличка кабинета с номером помещения и фамилиями сотрудников
